Cisco交换机端口配置方法
配置交换机IP地址,默认网关,域名,域名服务器:

  应该注意的是在交换机设置的IP地址,网关,域名等信息是为用于管理交换机而设置,与连接在该交换机上的网络设备无关,也就是说你就算不配置IP信息,把网线缆插进端口,照样可以工作。

Pconline(config)# ip address 192.169.1.1 255.255.255.0  /*设置交换机IP地址/
Pconline(config)# ip default-gateway 192.169.1.254      /*设置默认网关
Pconline(config)# ip domain-name pconline.com           /*设置域名
Pconline(config)# ip name-server 200.0.0.1              /*设置域名服务器

 配置交换机端口属性:

  交换机默认端口设置自动检测端口速度和双工状态,也就是Auto-speed,Auto-duplex,一般情况下不需要对每个端口进行设置。但根据Cisco的技术白皮书,接入改端口的网络设备的信息情况下,建议直接配置相应的速度以及双工信息。

  speed命令可以选择搭配10,100和auto,分别代表10Mb/s,100Mb/s和自动协商速度。duplex命令也可以选择full,half和auto,分别代表全双工,半双工和自动协商双工状态。description命令用于描述特定端口名字,建议对特殊端口进行描述:

假设现在接入端口1的设备速度为100Mb/s,双工状态为全双工:

Pconline(config)# interface fastethernet 0/1  /*进入接口0/1的配置模式
Pconline(config-if)# speed 100                /*设置该端口的速率为100Mb/s
Pconline(config-if)# duplex full              /*设置该端口为全双工
Pconline(config-if)# description up_to_mis    /*设置该端口描述为up_to_mis
Pconline(config-if)# end                      /*退回到特权模式
Pconline# show interface fastethernet 0/1     /*查询端口0/1的配置结果

 配置交换机端口模式:

  交换机的端口工作模式一般可以分为三种:Access,Multi,Trunk。trunk模式的端口用于交换机与交换机,交换机与路由器,大多用于级联网络设备所以也叫干道模式。Access多用于接入层也叫接入模式。暂时我们先介绍Trunk模式和Access模式,Multi模式等以后我们介绍VLAN设置的时候再一并介绍。

interface range可以对一组端口进行统一配置,如果已知端口是直接与PC机连接不会接路由交换机和集线器的情况下可以用spanning-tree portfast 命令设置快速端口,快速端口不再经历生成树的四个状态,直接进入转发状态,提高接入速度。

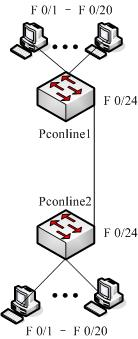

Pconline1(config)# interface range fastethernet 0/1-20  /*对1-20端口进行配置
Pconline1(config-if-range)# switchport mode access      /*设置端口为接入模式
Pconline1(config-if-range)# spanning-tree portfast      /*设置1-20端口为快速端口

  交换机可以通过自动协商工作在干道模式,但是按照要求如果该端口属于主干道应该明确标明该端口属于Trunk模式:

Pconline1(config)# interface fastethernet 0/24          /*对端口24进行配置
Pconline1(config-if)# switchport mode trunk             /*端口为干道模式
