LVS教程Linux搭建负载均衡

一、基于NAT的LVS的安装与配置

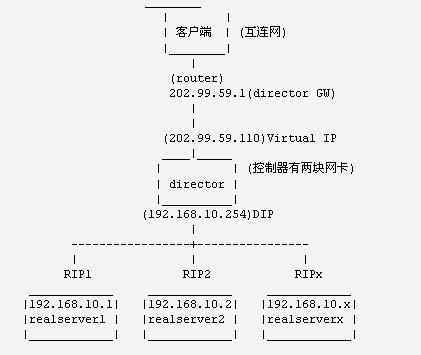

1. 硬件需求和网络拓扑

2.下载软件:

(1)、内核源代码:需要下载2.4.23以后版本的内核源代码。下载地址为http://www.kerner.org.本文中下载的内核源代为:linux-2.4.30.tar.bz2.

(2)、用户配置工具ipvsadm,下载地址:http://www.linuxvirtualserver.org/software/ipvs.html.本文下载的是:http://www.linuxvirtualserver.org/software/kernel-2.4/ipvsadm- 1.21-11.tar.gz

3.安装软件:

在director(控制器,202.99.59.110)上安装支持LVS的内核和配置工具ipvsadm.

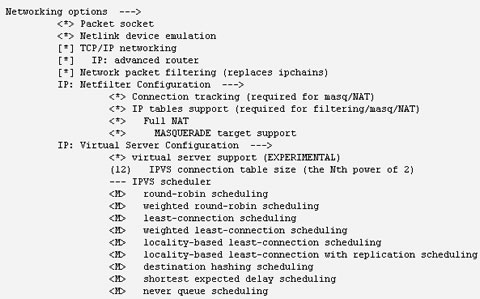

(1)、在内核配置时以下选项必须选:

(2)、编译和安装内核

分别执行: make bzImage;make modules;make modules_install;然后编辑启动配置文件,重新启动系统,在启动时选择新的内核。

系统启动后要确认内核是否支持ipvs,只需要执行下面的命令即可:grep ip_vs_init /boot/System.map

(3)、编译和安装ipvsadm

ln -s /usr/src/linux-2.4.30 /usr/src/linux tar -zxvf ipvsadm-1.21-11.tar.gz

cd ipvsadm-1.21-11

make all

make install

然后运行:ipvsadm ——version命令,应该有下面的内容输出:

ipvsadm v1.21 2004/02/23 (compiled with popt and IPVS v1.0.12)

4. 配置LVS

(1)、在202.99.59.110上:

echo "1" >/proc/sys/net/ipv4/ip_forward

echo "0" >/proc/sys/net/ipv4/conf/all/send_redirects

echo "0" >/proc/sys/net/ipv4/conf/default/send_redirects

echo "0" >/proc/sys/net/ipv4/conf/eth0/send_redirects

echo "0" >/proc/sys/net/ipv4/conf/eth1/send_redirects

清除ipvsadm表:

/sbin/ipvsadm -C

使用ipvsadm安装LVS服务

#add http to VIP with rr sheduling

/sbin/ipvsadm -A -t 202.99.59.110:80 -s rr

增加第一台realserver:

#forward http to realserver 192.168.10.1 using LVS-NAT (-m), with weight=1

/sbin/ipvsadm -a -t 202.99.59.110:80 -r 192.168.10.1:80 -m -w 1

增加第二台realserver:

#forward http to realserver 192.168.10.2 using LVS-NAT (-m), with weight=1

/sbin/ipvsadm -a -t 202.99.59.110:80 -r 192.168.10.2:80 -m -w 1

(2)、realserver配置

在192.168.10.1(realserver1)和192.168.10.2(realserver2)上分别将其网关设置为192.168.10.254,并分别启动apache服务。

在客户端使用浏览器多次访问:http://202.99.59.110/,然后再202.99.59.110上运行ipvsadm命令,应该有类似下面的输出:

IP Virtual Server version 1.0.12 (size=4096)Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConnTCP 202.99.59.110:http rr -> 192.168.10.1:http Masq 1 0 33 -> 192.168.10.2:http Masq 1 0 33

从上面的结果可以看出,我们的LVS服务器已经成功运行。

[NextPage]

二、基于直接路由(DR)的LVS的配置

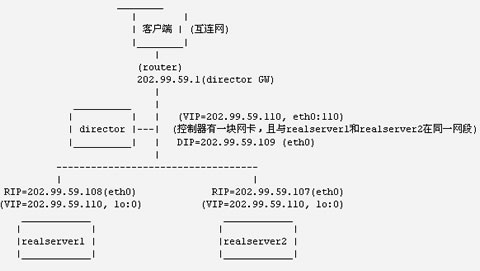

1.硬件需求和网络拓扑:

2.安装软件:

在director(202.99.59.109)上安装上面的方法安装内核和管理软件。

3. 配置LVS

(1)、在202.99.59.109上:

修改内核运行参数,即修改/etc/sysctl.conf文件的内容如下:net.ipv4.ip_forward = 0 net.ipv4.conf.all.send_redirects = 1net.ipv4.conf.default.send_redirects = 1net.ipv4.conf.eth0.send_redirects = 1然后执行下面的命令是对内核修改的参数立即生效:sysctl -p配置VIP地址:/sbin/ifconfig eth0:0 202.99.59.110 broadcast 202.99.59.110 netmask 255.255.255.255 up/sbin/route add -host 202.99.59.110 dev eth0:0清除ipvsadm表:/sbin/ipvsadm -C使用ipvsadm安装LVS服务:/sbin/ipvsadm -A -t 192.168.1.110:http -s rr增加realserver:#forward http to realserver using direct routing with weight 1/sbin/ipvsadm -a -t 192.168.1.110:http -r 192.168.1.12 -g -w 1/sbin/ipvsadm -a -t 192.168.1.110:http -r 192.168.1.12 -g -w 1

(2)在realserver1(202.99.59.108)和realserver2(202.99.59.
107)上做下面的设置。

修改内核运行参数,即修改/etc/sysctl.conf文件的内容如下:net.ipv4.ip_forward = 0net.ipv4.conf.lo.arp_ignore = 1net.ipv4.conf.lo.arp_announce = 2net.ipv4.conf.all.arp_ignore = 1net.ipv4.conf.all.arp_announce = 2然后执行下面的命令是对内核修改的参数立即生效:sysctl -p配置VIP地址:/sbin/ifconfig lo:0 202.99.59.110 broadcast 202.99.59.110 netmask 255.255.255.255 up/sbin/route add -host 202.99.59.110 dev lo:0

p>在客户端使用浏览器多次访问:http://202.99.59.110/,然后再202.99.59.110上运行ipvsadm命令,应该有类似下面的输出:

IP Virtual Server version 1.0.12 (size=4096)Prot LocalAddress:Port Scheduler Flags -> RemoteAddress:Port Forward Weight ActiveConn InActConnTCP 192.168.100.254:http rr -> 192.168.100.3:http Route 1 0 28 -> 192.168.100.2:http Route 1 0 29

从上面的结果可以看出,我们的LVS服务器已经成功运行。

在面的实例中ipvsadm用到的几个参数含义如下:

-A 增加一个虚拟服务,该服务由协议、IP地址和端口号组成,例如:

-A -t 202.99.59.110:80 (增加一格虚拟服务,其协议(-t表示tcp,-u表示udp)为TCP、IP为202.99.59.110、端口号为80.

-s 指定服务采用的算法,常用的算法参数如下:

rr 轮叫(Round Robin)

调度器通过"轮叫"调度算法将外部请求按顺序轮流分配到集群中的真实服务器上,它均等地对待每一台服务 器,而不管服务器上实际的连接数和系统负载。

wrr 加权轮叫(Weighted Round Robin)

调度器通过"加权轮叫"调度算法根据真实服务器的不同处理能力来调度访问请求。这样可以保证处理能力强的服务器处理更多的访问流量。调度器可以自动问询真实服务器的负载情况,并动态地调整其权值。

lc 最少链接(Least Connections)

调度器通过"最少连接"调度算法动态地将网络请求调度到已建立的链接数最少的服务器上。如果集群系统的真实服务器具有相近的系统性能,采用"最小连接"调度算法可以较好地均衡负载。

wlc 加权最少链接(Weighted Least Connections)

在集群系统中的服务器性能差异较大的情况下,调度器采用"加权最少链接"调度算法优化负载均衡性能,具有较高权值的服务器将承受较大比例的活动连接负载。调度器可以自动问询真实服务器的负载情况,并动态地调整其权值。

lblc 基于局部性的最少链接(Locality-Based Least Connections)

" 基于局部性的最少链接" 调度算法是针对目标IP地址的负载均衡,目前主要用于Cache集群系统。该算法根据请求的目标IP地址找出该目标IP地址最近使用的服务器,若该服务器是可用的且没有超载,将请求发送到该服务器;若服务器不存在,或者该服务器超载且有服务器处于一半的工作负载,则用"最少链接"的原则选出一个可用的服务器,将请求发送到该服务器。

lblcr 带复制的基于局部性最少链接(Locality-Based Least Connections with Replication)

" 带复制的基于局部性最少链接"调度算法也是针对目标IP地址的负载均衡,目前主要用于Cache集群系统。它与LBLC算法的不同之处是它要维护从一个目标IP地址到一组服务器的映射,而LBLC算法维护从一个目标IP地址到一台服务器的映射。该算法根据请求的目标IP地址找出该目标IP地址对应的服务器组,按"最小连接"原则从服务器组中选出一台服务器,若服务器没有超载,将请求发送到该服务器,若服务器超载;则按"最小连接"原则从这个集群中选出一台服务器,将该服务器加入到服务器组中,将请求发送到该服务器。同时,当该服务器组有一段时间没有被修改,将最忙的服务器从服务器组中删除,以降低复制的程度。

dh 目标地址散列(Destination Hashing)

"目标地址散列"调度算法根据请求的目标IP地址,作为散列键(Hash Key)从静态分配的散列表找出对应的服务器,若该服务器是可用的且未超载,将请求发送到该服务器,否则返回空。

sh 源地址散列(Source Hashing)

"源地址散列"调度算法根据请求的源IP地址,作为散列键(Hash Key)从静态分配的散列表找出对应的服务器,若该服务器是可用的且未超载,将请求发送到该服务器,否则返回空。

/sbin/ipvsadm -a -t 192.168.1.110:http -r 192.168.1.12 -g -w 1

-a 表示往一个服务内增加一个real server

-r 指定real server的IP地址

-w 表示权重

-g 表示使用DR方式,-m表示NAT方式,-i表示tunneling方式。
